3.2.2 LASTNOSTI IN ZAKONITOSTI ZAPOREDNE VEZAVE

KAZALO







3.2.2.1 Splošne lastnosti zaporedne vezave




Podobno kot v primeru vzporednih tokokrogov se bomo s splošnimi lastnostmi zaporednih električnih tokokrogov najlažje seznanili z merjenjem napetosti in tokov na praktičnem primeru.



SLIKA

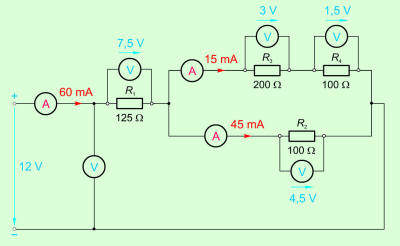

Slika 3.2.2.1.1: Ugotavljanje lastnosti zaporedne vezave porabnikov



SLIKA

Slika 3.2.2.1.2: Izklop zaporednih porabnikov



SLIKA

Slika 3.2.2.1.3: Vpliv števila porabnikov na tok in napetosti v zaporednem tokokrogu



SLIKA

Slika 3.2.2.1.4: Kaskade vodnega toka



VIDEO

Video 3.2.2.1.1: Zaporedna vezava porabnikov


VIDEO

Video 3.2.2.1.2: Odkirvanje napake v zaporedni vezavi žarnic


ANIMACIJA

Animacija 3.2.2.1.1: Zaporedna vezava uporov


Poskus 3.2.2.1.1:




► V zaporedno vezanih porabnikih je isti tok.
► Delovanje zaporedno vezanega porabnika je odvisno od drugih porabnikov v zaporedni vezavi.
► Na zaporedno vezanih porabnikih z večjo upornostjo je večja napetost in obratno!
►

Z naraščanjem števila zaporednih porabnikov tok in napetosti porabnikov padajo in obratno





  Seštejemo napetosti na posameznih porabnikih:
  3 V + 1,5 V + 7,5 V = 12 V


► Napetost izvora se razdeli na zaporedne porabnike tako, da je vsota napetosti na porabnikih enaka napetosti izvora..





Zadnja ugotovitev velja tudi za druge vrste tokov (vodne, zračne, ... sl. 3.2.2.1.4), ki morajo premagovati zaporedne ovire (višine, ... ).





Med seboj odvisno delovanje in različne napetosti na porabnikih so vzrok za to, da električnih porabnikov, ki morajo delovati samostojno in neodvisno, ne moremo priključevati zaporedno. Izklop ali tudi okvara posameznega porabnika (npr. če pregori žarilna nitka žarnice), pomeni prekinitev električnega tokokroga in prekinitev delovanja vseh zaporednih porabnikov. Le izjemoma na ta način lahko priključimo manj pomembne porabnike, kot so okrasne novoletne lučke, elementi reklamnih napisov in podobno





Iz ugotovljenega lahko tudi sklepamo, da z zaporedno vezavo izvorov manjših napetosti in enakega toka lahko sestavimo izvore z večjo napetostjo in istim tokom (galvanski členi, sončne celice, ... ).
